Οδηγός συναρμολόγησης Η/Υ

Σ'αυτό το άρθρο θα δείξουμε βήμα-βήμα, με τη βοήθεια φωτογραφιών, την συναρμολόγηση ενός Η/Υ.Η πλειονότητα των χρηστών καταφεύγει σε "έτοιμες" λύσεις που προσφέρουν τα καταστήματα ηλεκτρονικών υπολογιστών.Ας δούμε και την άλλη πλευρά των χρηστών που φτιάχνουν μόνοι τους τα δικά τους συστήματα και πώς...


 Εδώ βλέπουμε ένα έτοιμο σύστημα πλήρως λειτουργικό.Πάμε να το κάνουμε "κομμάτια"!

Πρίν από οποιαδήποτε ενέργεια στο εσωτερικό ενός υπολογιστή πρέπει να πάρουμε προφυλάξεις από τον στατικό ηλεκτρισμό που μπορεί να έχουμε, απομακρύνοντάς τον πιάνοντας κάποιο γειωμένο αντικείμενο.



Ξεκινάμε βιδώνοντας τους αποστάτες στις θέσεις που απεικονίζονται στη φωτογραφία(με κύκλο).
Αυτοί χρησιμοποιούνται για την αποφυγή βραχυκυκλώματος της μητρικής με το κουτί.

                                 τρεις από τους αποστάτες βιδωμένους στο κουτί

  Τώρα είναι η σειρά του τροφοδοτικού....Στην περίπτωσή μας είναι ένα corsair 500watt.



Το τοποθετούμε στο πάνω μέρος του κουτιού όπως φαίνεται παρακάτω(σε κάποια καινούρια cases τοποθετούνται στο κάτω μέρος του κουτιού,στη βάση)...


                            στερεώνουμε με τέσσερις βίδες στην πλάτη του κουτιού

Στη συνέχεια αφήνουμε το κουτί και πάμε στην motherboard, ram, graphic card, cpu, ψύξη των εξαρτημάτων αυτών.

Όπως δηλώνει και το όνομά της η motherboard είναι η "μητέρα" όλων των άλλων εξαρτημάτων διότι αυτή τα συνδέει για να συνυπάρξουν αρμονικά κατά ΕΝΑ ΜΟΝΟ ΤΡΟΠΟ για την αποφυγή λαθών(foolproof design).

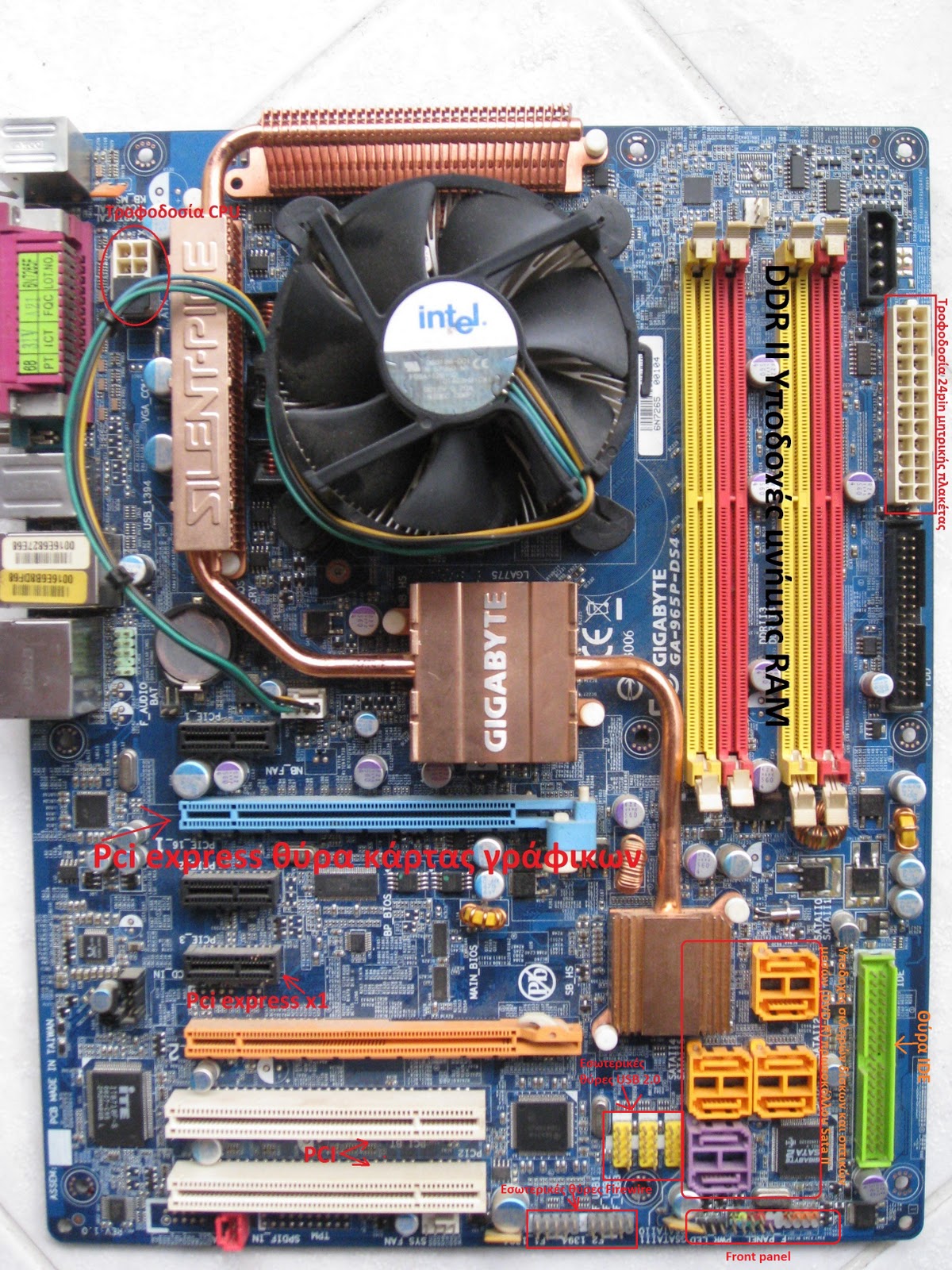

                                                      Gigabyte 965P-DS4

Πρώτα εγκαθιστούμε την CPU,το δείγμα είναι ένας Intel Core 2 Duo E6600





Ανοίγουμε το socket της CPU...




Η τοποθέτηση της CPU γίνεται κατά ένα μόνο τρόπο ευθυγραμμίζοντας τις δύο εγκοπές του socket και το τριγωνάκι που είναι σε μία γωνία της CPU και του socket.




Δεν πρέπει να ασκήσουμε καμία πίεση για να εφαρμόσει σωστά ο επεξεργαστής. Σε διαφορετική περίπτωση θα πρέπει να δούμε αν έχουμε κάνει κάποιο λάθος και να τον ευθυγραμμίσουμε στα σημεία που έχουμε κυκλώσει στη φωτογραφία.Στη συνέχεια κλείνουμε το καπάκι του socket για να τον ασφαλίσουμε στη θέση του.




Σ'αυτό το σημείο θα πρέπει να βάλουμε μία ειδική θερμοαγώγιμη πάστα πάνω στον επεξεργαστή.Η χρησιμότητα αυτής της πάστας είναι 1) να καλύψει όποια μικροσκοπικά κενά βρεθούν ανάμεσα στην CPU και στην βάση της ψύκτρας που θα τοποθετήσουμε, και 2) για την γρηγορότερη μετάδοση της θερμότητας ανάμεσα σ'αυτά τα δύο!



Η πάστα που θα χρησιμοποιήσουμε είναι η Arctic Silver 5

Καθαρίζουμε την επιφάνεια της CPU με καθαρό οινόπνευμα και χαρτί από τυχόν παλιά πάστα και στη συνέχεια βάζουμε μια μικρή ποσότητα στο κέντρο της!




Τώρα σειρά έχει η ψύκτρα..Θα τοποθετήσουμε μια Zalman 9700NT η οποία είναι μεγαλύτερη από αυτή που δίνει η κατασκευάστρια εταιρία του επεξεργαστή και συνεπώς θα κρατήσει σε χαμηλότερες θερμοκρασίες το σύστημα μας!Οι διαφορές είναι εμφανείς στις παρακάτω φωτογραφίες.

                                   Αυτή είναι η ψύκτρα που δίνει η Intel (stock cooler)
                                                        Η βάση του stock cooler


                                                  Η ψύκτρα που θα τοποθετήσουμε

Μια σύγκριση των δύο για να δείτε τις διαφορές στο μέγεθος..




Τοποθετούμε την ψύκτρα πάνω στη CPU,πριν όμως καθαρίζουμε την βάση της από τυχόν υπολείμματα παλιάς θερμοαγώγιμης πάστας με λίγο οινόπνευμα και χαρτί.

                Με το που θα ''κάτσει'' το cooler,θα απλωθεί η πάστα στον επεξεργαστή


                                 Αυτό το κλιπ θα βοηθήσει στο σφίξιμο της Zalman
           Βιδώνουμε εναλλάξ και από λίγο κάθε φορά τις 2 βίδες που βλέπουμε στις δύο φωτογραφίες


      Βασικό στάδιο είναι να μην ξεχάσουμε να βάλουμε την τροφοδοσία ρεύματος του                  ανεμιστήρα στην υποδοχή CPU_FAN

                       Ολοκληρώθηκε εδώ η εγκατάσταση της ψύξης του επεξεργαστή

Συνέχεια έχει η εγκατάσταση της κύριας μνήμης (RAM).

                                   Ξεκουμπώνουμε τα clips που ασφαλίζουν τις μνήμες
     Είναι 2 στον αριθμό,πάνω και κάτω των υποδοχέων

                 Η εγκοπή αυτή θα μας βοηθήσει στο να εγκαταστήσουμε τις μνήμες σωστά

Η μνήμη μπαίνει και αυτή με έναν τρόπο μόνο: η εγκοπή της RAM να εφάπτεται με το αντίστοιχο σημείο του υποδοχέα RAM (dimm socket) της μητρικής.

      Πιέζουμε με πολύ λίγη δύναμη την μνήμη για να κουμπώσουν οι άσπρες ασφάλειες σε αυτήν

                                       Έτσι πρέπει να δείχνει το τελικό αποτέλεσμα

Σ'αυτό το σημείο θα εγκαταστήσουμε τη μητρική πλακέτα στο κουτί.Το πρώτο βήμα το έχουμε κάνει ήδη,έχουμε βάλει δηλαδή τους αποστάτες στα σημεία που θα βιδωθεί η motherboard!Ενα σημαντικό βήμα είναι να τοποθετήσουμε το backplate στην πλάτη του κουτιού.


 Αυτό είναι ενα σιδερένιο εξάρτημα που περιέχει όλες τις θέσεις για τις πίσω υποδοχές της μητρικής,πχ είσοδοι πληκτρολογίου, ποντικιού, usb, ethernet, serial ports, firewire, κάρτα ήχου!
Το βάζουμε εσώτερικα του κουτιού και η θέση του βρίσκεται κάτω απο το τροφοδοτικό,με λίγη πίεση θα κουμπώσει.

Αφού τελειώσουμε με το backplate ας δούμε πως στηρίζεται η μητρική στο κουτί.Υπάρχουν 9 τρύπες στη μητρική όπως και 9 είναι και οι αποστάτες που έχουμε ήδη βιδώσει στο κουτί.

    Εδώ φαίνονται με κόκκινο κύκλο τα 9 αριθμημένα σήμεια που θα βιδωθεί η motherboard...

                     ...και εδώ οι 9 αποστάτες,όπως δείξαμε και στην αρχή του οδηγού

Με 2 κινήσεις θα είμαστε έτοιμοι με την εγκατάσταση.Παίρνουμε την μητρική και την ευθυγραμμίζουμε,με τις πίσω εξόδους της ώστε να εισχωρήσουν στις τρύπες του backplate,μετα την αφήνουμε σιγά σιγά να "κάτσει" στους αποστάτες!



Ύστερα την βιδώνουμε, όχι πολύ σφιχτά για να μην κάνουμε ζήμια στη μητρική.



Φτάνουμε στο τελευταίο στάδιο της συναρμολόγησης, που είναι η σύνδεση της κάρτας γραφικών, σκληρού δισκου, DVD recorder και οι συνδέσεις τροφοδοσίας ολόκληρου του συστήματός μας!

          Αυτή είναι η κάρτα γραφικών και η θέση της στο σύστημα φαίνεται στην παρακάτω φώτο..

                                              θα συνδεθεί στη μπλέ υποδοχή


Βλέπουμε τις δικλίδες ασφαλείας που χρησιμοποιούν οι κατασκευαστές hardware για την σωστή τοποθέτηση και αποφυγή λαθών όπως είναι οι εγκοπές στην κάρτα γραφικών και στην μπλέ θύρα της μητρικής!!

                                              Συνδεδεμένη και σχεδόν έτοιμη για λειτουργία

Σειρά έχουν οι κύριες αποθηκευτικές μονάδες του PC,σκληρός δίσκος και DVD recorder.Βέβαια υπάρχουν και άλλες όπως usb flash,εξωτερικοί HDD,αλλά σ'αυτόν τον οδηγό μας ενδιαφέρουν πιο πολύ οι εσωτερικές μονάδες.Θα χρησιμοποιήσουμε συσκευές σύνδεσης SATA (Serial ATA) που είναι οι πιο σύγχρονες και γρήγορες σε ταχύτητα,σε αντίθεση με τις δυσεύρετες πλέον συσκευές IDE που έχουν μεγαλύτερα καλώδια σύνδεσης και το κόστος απόκτησής τους είναι πλέον δυσανάλογο για την ταχύτητα που προσφέρουν!

                                        ένας τυπικός σκληρός δίσκος σύνδεσης SATA
                                                 Οι 2 υποδοχές σύνδεσης του σκληρού

                                     Βάζουμε τον δίσκο στην προβλεπόμενη θέση του κουτιού
               Τον σπρώχνουμε μέχρι να ευθυγραμμιστεί με τις τρύπες που θα βιδωθεί στο κουτί
                                            Τον ασφαλίζουμε στη θέση του με 2 βίδες

Την ίδια ακριβώς εργασία θα επαναλάβουμε για την εγκατάσταση του dvd recorder...

Τελευταίο και σημαντικότερο στάδιο είναι η τροφοδοσία του συστήματος..Κάθε εξάρτημα χρειάζεται και το δικό του "κομμάτι" ρεύματος για να δουλέψει έτσι όπως προβλέπεται.Αν λοιπόν υπάρχει ανεπάρκεια από την πλευρά του τροφοδοτικού θα οδηγήσει σε δυσάρεστες καταστάσεις,όπως αναπάντεχα restart,"κολλήματα" που θα φέρουν χάσιμο της πολύτιμης εργασίας μας, συν ότι υπάρχει κίνδυνος να χαλάσει οτιδήποτε στο PC!

Ένα άλλο κύριο μέρος είναι η σωστή κυκλοφορία αέρα μέσα στο κουτί,γι'αυτό ΠΑΝΤΑ θα πρέπει να έχουμε έναν ανεμιστήρα από μπροστά να βάζει φρέσκο αέρα,όπως και έναν στο πίσω μέρος να βγάζει τον ζεστό προς τα έξω!!!!

Ξεκινάμε με την κύρια τροφοδοσία της μητρικής!Είναι το πιο μεγάλο και πλατύ καλώδιο και έχει 24pin!

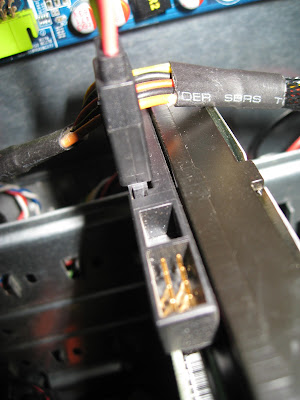

Μετά η τροφοδοσία της CPU..


                                                8pin καλώδιο τροφοδοσίας CPU
 Εάν η μητρική σας έχει 4pin υποδοχή για το ρεύμα στη cpu, απλά χωρίζετε το καλώδιο με το κλίπ που υπάρχει και βάζετε το ένα απ'τα 2 καλώδια 4pin.



Τροφοδοσία κάρτας γραφικών...

                                           6pin καλώδιο για την κάρτα γραφικών
Δεν προϋποθέτουν έξτρα τροφοδοσία όλες οι κάρτες γραφικών,ειδικότερα εάν είναι χαμηλών επιδόσεων,αλλά υπάρχουν και κάποιες πιο σύγχρονες που μπορεί να έχουν περισσότερες υποδοχές για ρεύμα.Η δικιά μας έχει το απλό 6πινο...


Τροφοδοσία συσκευών αποθήκευσης...

                                            Βύσμα ρεύματος για SATA συσκευές
                          Η μεγαλύτερη υποδοχή είναι πάντα του ρεύματος,για τις SATA συσκευές

                                                   Καλώδιο δεδομένων SATA

                                          Εδώ συνδεδεμένο και το καλώδιο δεδομένων......
                                                 ...στην αντίστοιχη θύρα SATA της μητρικής
                            Τα παραπάνω ισχύουν και για τα SATA optical drives (DVD,Blu ray)

Λίγο απέχουμε για το πρώτο Power On του PC...αλλά για να γίνει αυτό πρέπει να συνδέσουμε και τα καλώδια που χρειάζονται!Στο μπροστινό μέρος (συνήθως) του κουτιού υπάρχουν λαμπάκια που μας δείχνουν ότι ο υπολογιστής μας είναι αναμμένος, ότι "διαβάζει" ο σκληρός δίσκος δεδομένα,όπως και το κουμπί που πατάμε για να ξεκινήσει το σύστημα ή σε περίπτωση ανάγκης το κουμπάκι reset!Όλα αυτά συνδέονται πάνω στη μητρική πλακέτα και για την σωστη σύνδεση τους θα πρέπει να ανατρέξουμε στο εγχειρίδιο αυτής γιατί μπορεί να διαφέρουν στο μέρος που είναι τοποθετημένα!

                    Το σημείο σύνδεσης επάνω στη μητρική αναφέρεται ως F_Panel (Front Panel)

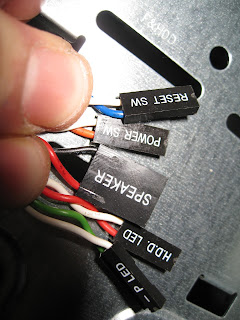

Κάθε κουτί έχει τέτοια βύσματα και θα τα αναγνωρίσετε όπως φαίνονται στη παρακάτω φώτο

a) Reset SW (κουμπί reset)

b) Power SW (κουμπί Power on,για την εκκίνηση του PC)

c) Speaker (αυτό μας βοηθάει στο να αναγνωρίσουμε σφάλματα hardware,όταν ξεκινάει ο υπολογιστής και είναι όλα εντάξει,θα πρέπει να ακούσουμε ένα μόνο μικρό και σύντομο μπιπ)

d) H.D.D LED (το λαμπάκι που μας δείχνει όταν γίνεται προσπέλαση δεδομένων απ'τον σκληρό δίσκο)

e) P LED / power led (το άλλο λαμπάκι που ανάβει μόνο όταν το σύστημα είναι ενεργό,σβήνει όταν κάνουμε shutdown)

                                                         Συνδεδεμένα και τα καλώδια

Κλείνουμε το πλαϊνό καπάκι του κουτιού και συνδέουμε στο πίσω μέρος του κουτιού μας το πληκτρολόγιο,ποντίκι,οθόνη και ότι άλλο περιφερειακό έχουμε στη διάθεση μας.


Power On!


Είμαστε έτοιμοι να βάλουμε σε λειτουργία το μηχάνημα και να εγκαταστήσουμε το λειτουργικό!!!
